监测对象：
某一线城市地铁口隧道。为确保隧道在施工或运营期的结构安全与稳定，需对其内壁围岩及支护结构的变形情况进行精准监测，以科学指导施工并有效预防塌方等工程风险。
地铁口隧道运营期变形监测
监测技术：
采用岩土工程近景摄影变形监测系统。项目使用尼康D810高分辨率单反相机，基于近景摄影测量原理，在隧道内按预设摄站进行平行摄影，并通过布设控制点的方式，实现多期数据的高精度配准与解算。
应用成果：
本项目成功实现了对隧道内壁的全断面、高精度变形监测。系统不仅生成了隧道的实景三维模型，更输出了变形等值线图、云图、位移矢量图以及可任意位置截取的对比断面图，清晰直观地揭示了隧道内壁的形变分布与量级。该技术将传统“点”式监测提升为“面”式分析，成果可直接应用于断面衬砌厚度分析、变形趋势预警及CAD成图，为隧道安全施工与健康诊断提供了全面、可靠的量化依据。
成果展示：

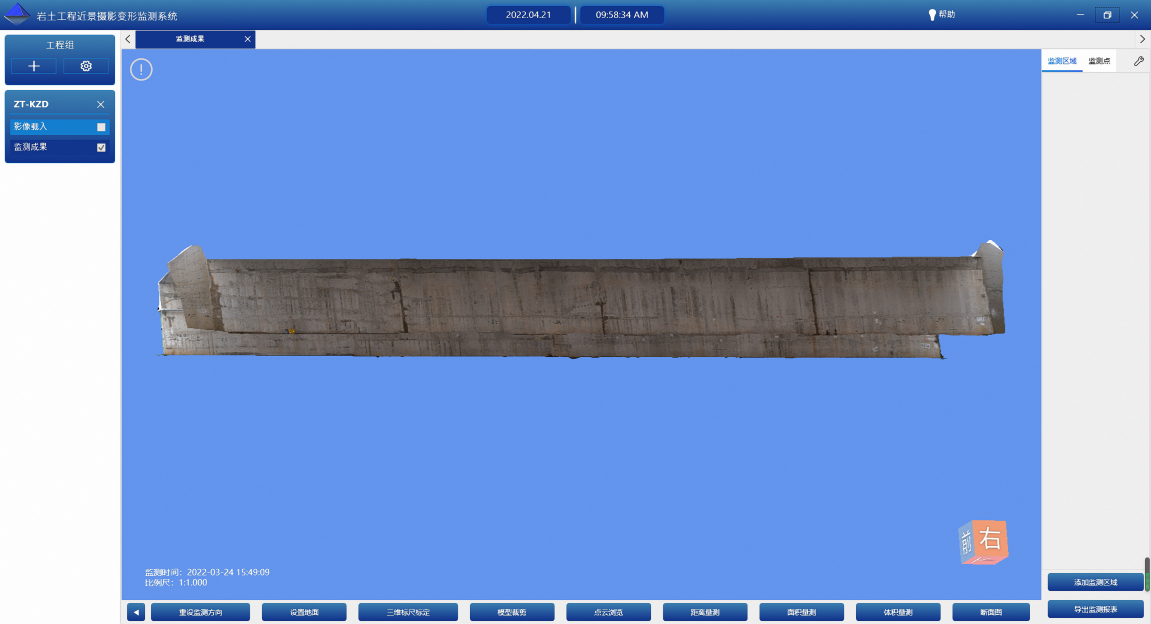

隧道三维实景模型：
通过高重叠度影像自动生成的隧道三维纹理模型，真实还原了隧道内壁的表面形态与结构特征。

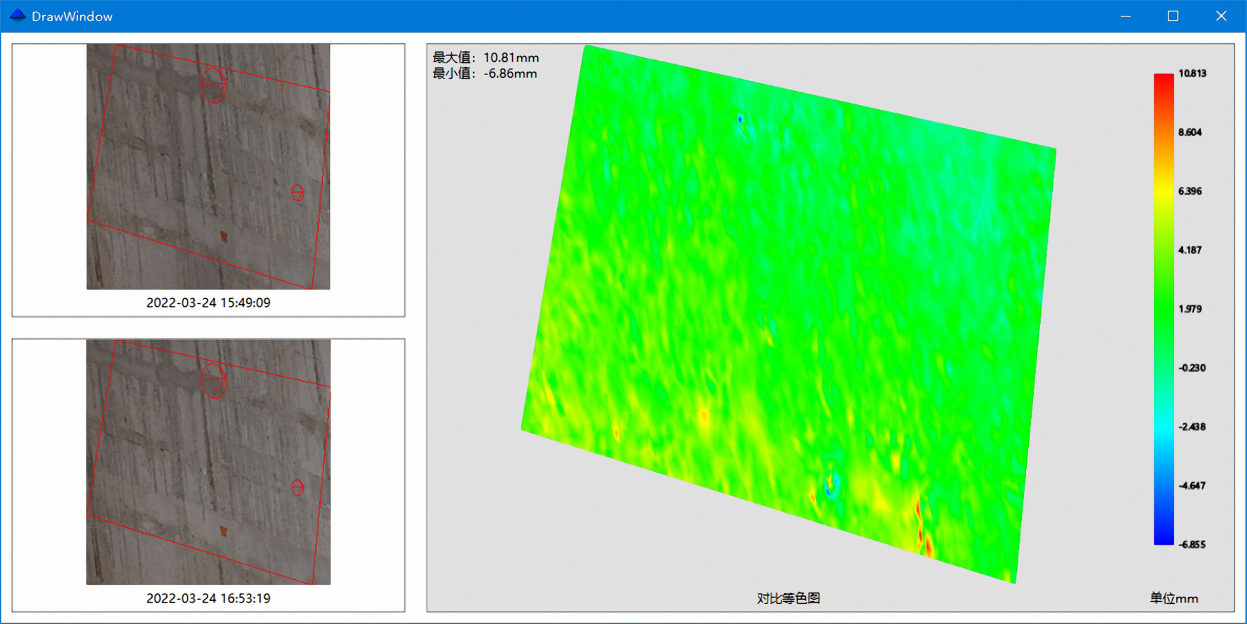

内壁变形等色图：
两期模型对比生成的表面变形等色图，以不同颜色直观显示隧道内壁各区域的变形量与分布，便于快速识别风险区。

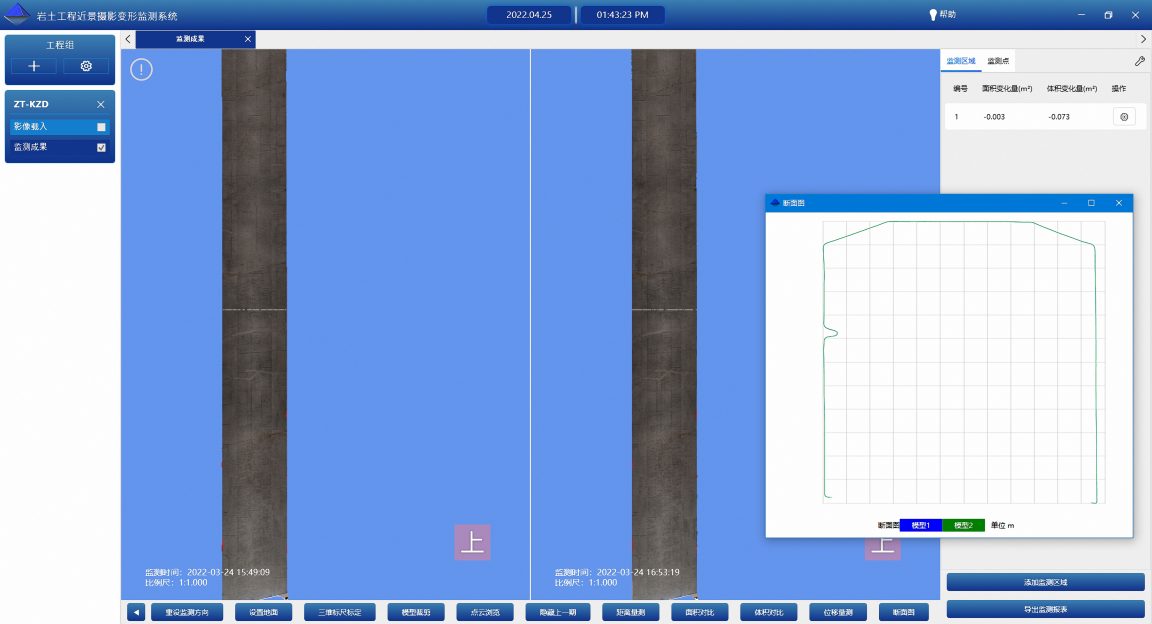

任意位置断面分析图：
可在模型任意位置截取断面，图中蓝、绿线分别代表两期数据，清晰展示了隧道内壁的收敛变形情况。

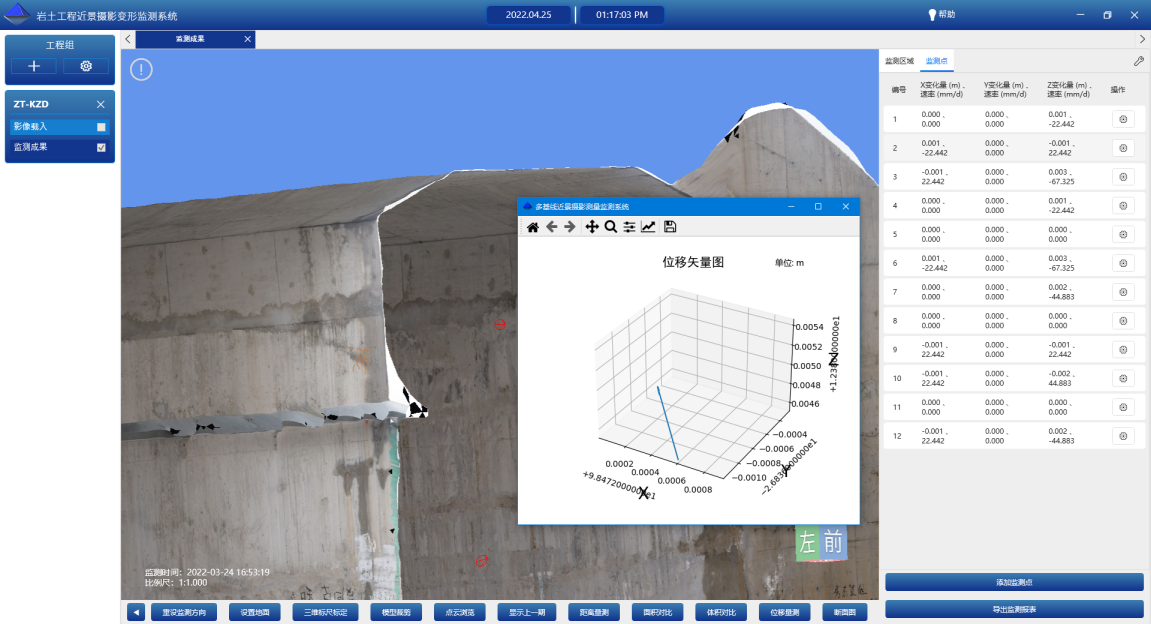

监测点位移矢量图：
系统解算生成的监测点位移矢量图，精准显示关键点的位移方向与量级，为稳定性评估提供核心数据支撑。
