芳世湾大桥三维建模

赤壁市重点工程——芳世湾大桥。该桥地处赤壁市陆水湖办事处芳世湾村，横跨陆水水库，是区域交通网络的重要枢纽。桥梁全长 710.5m，桥面总宽 12m，结构设计复杂且具有代表性：主桥采用 3 跨预应力混凝土连续梁桥结构，引桥为 17 跨 30m 预应力混凝土简支 T 梁。其三维建模成果直接服务于桥梁结构检测、安全评估及后续运维管理，对保障桥梁长期稳定通行具有重要意义。

采用“改装无人机平台影像采集 + 专业建模软件处理”的技术流程。影像采集阶段，选用大疆无人机作为数据获取设备，通过环绕飞行模式对桥梁进行全方位拍摄，控制拍摄距离约 10m，确保获取的影像能清晰呈现桥梁主体结构、构件细节；共采集两类原始影像，覆盖桥梁全结构。建模处理阶段，将原始影像直接导入专业建模软件，软件自动完成影像快速匹配并生成高质量RGB点云；随后将点云数据导入后处理模块进行构网建模，生成.OBJ格式模型文件；最后将.OBJ模型导入纹理映射模块，赋予真实纹理，完成三维模型构建。

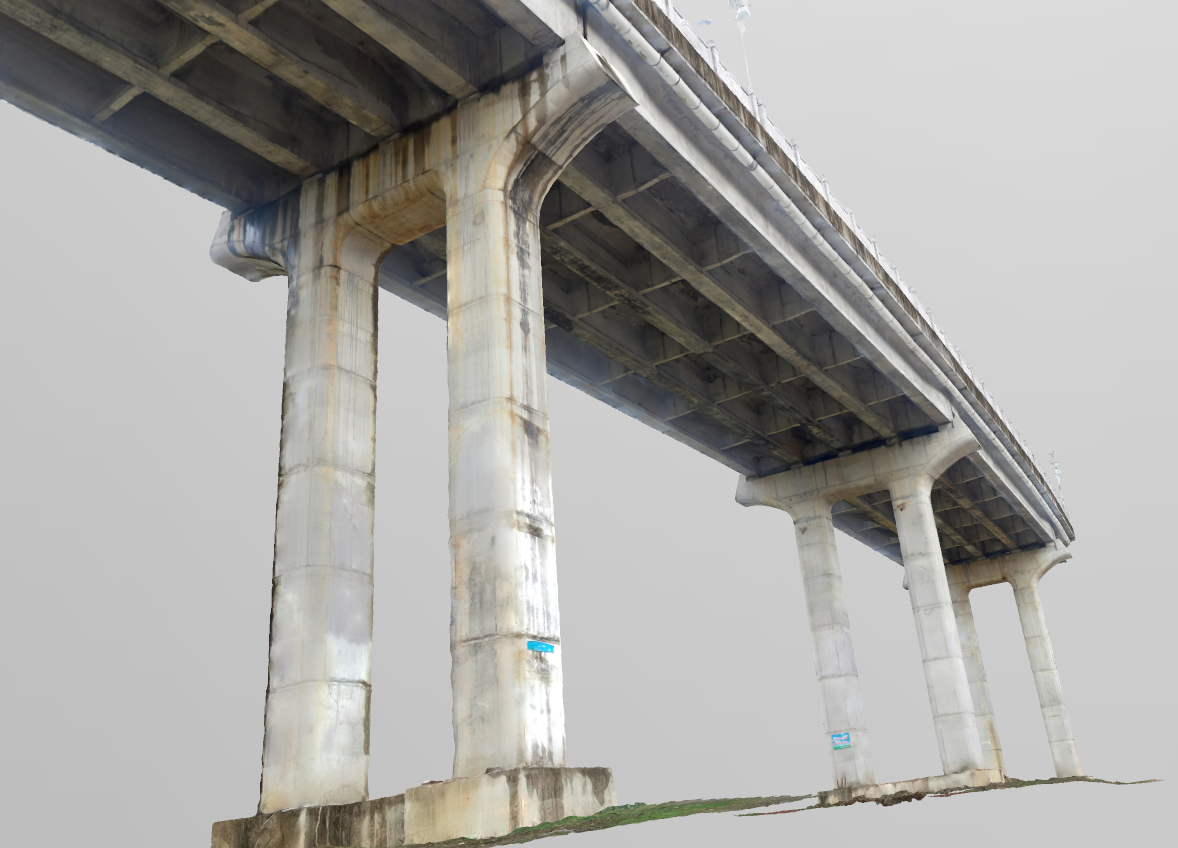

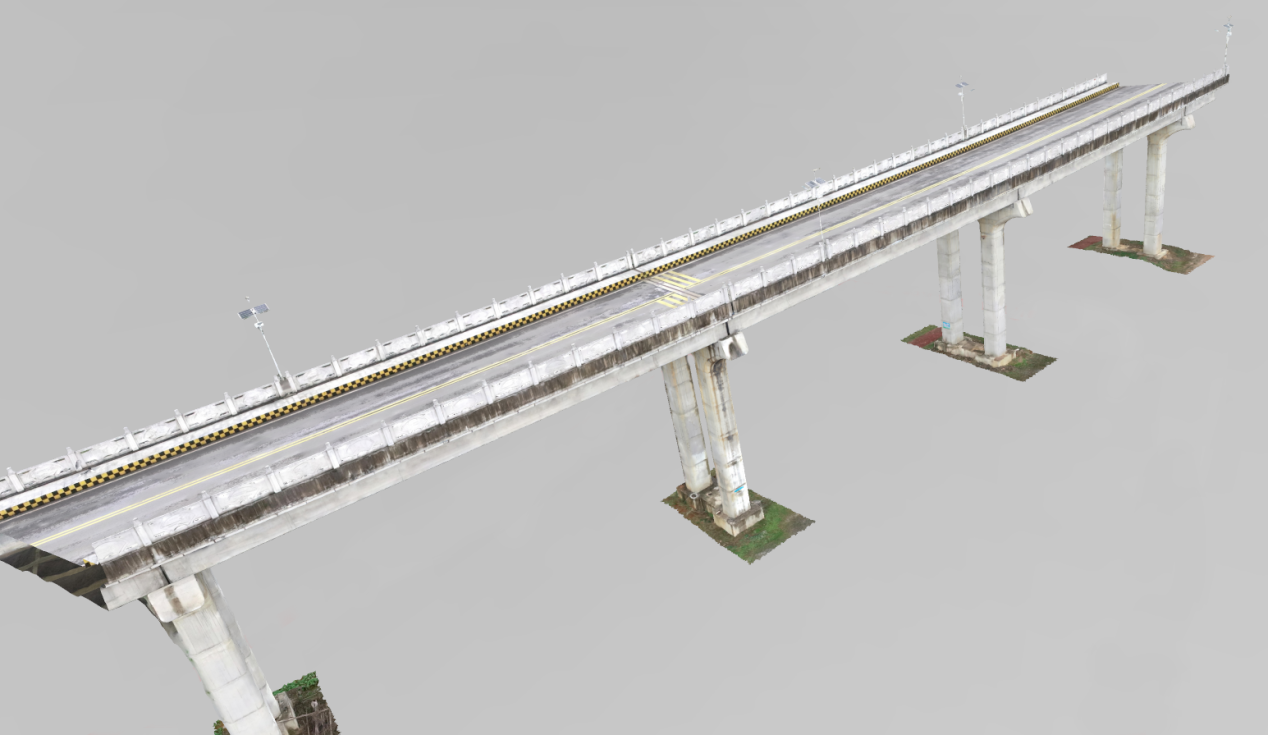

本项目成功构建芳世湾大桥高精度真纹理三维模型。模型完整还原桥梁主桥、引桥的结构形态，清晰呈现桥墩、桥面、护栏、支座等核心构件的空间位置与细节特征，RGB点云数据与真实纹理结合，确保模型在视觉效果与几何精度上均能满足需求。该模型可作为桥梁病害检测、结构变形监测、维护方案设计的基础数据平台，为桥梁全生命周期管理提供直观、精准的三维数据支撑，大幅提升桥梁运维决策的科学性与效率。
