RGB3DS智能位移监测系统是由武汉博雅弘拓科技有限公司自主研发的新一代高精度位移监测解决方案。该系统创新性地融合了计算机视觉识别技术和3D立体感知技术，采用非接触式测量方式，能够实现毫米级（静态精度1mm）的高精度位移监测。特别针对矿山等复杂工业场景，系统具备强大的环境适应能力，可有效应用于露天矿边坡位移监测、井下巷道收敛检测、采空区沉降观测等多种场景。其智能化监测预警功能可大幅提升矿山安全生产水平，显著降低传统人工巡检的安全风险，是矿山数字化、智能化建设的重要技术支撑。

矿山场景因其复杂的地质环境和作业条件，对安全监测技术提出了特殊需求。下面从监测目标、环境挑战及精度要求来说明：
一、监测目标

1、边坡位移

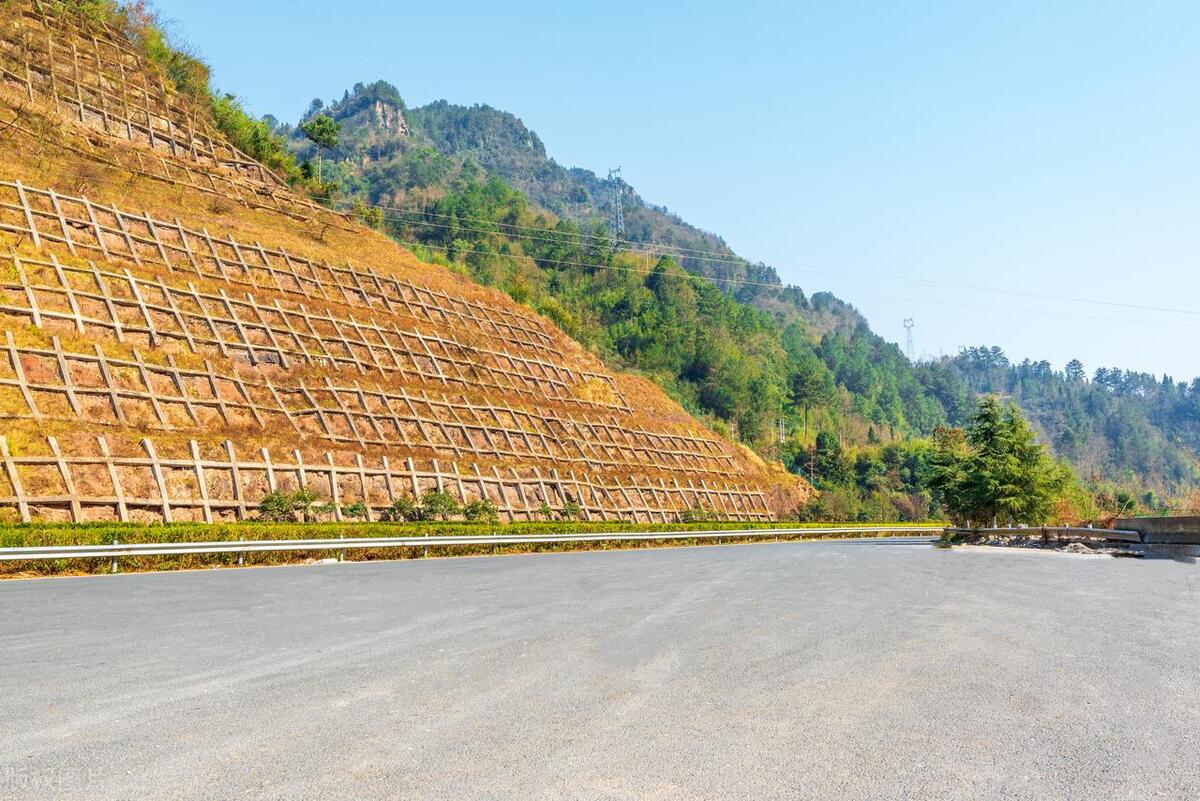

边坡稳定性是露天矿山安全的核心，需监测水平位移、垂直位移及深部位移。

2、巷道收敛与顶板下沉
地下矿巷道需实时监测顶板下沉及围岩变形，防止冒顶事故。

3、采空区沉降
采空区地面沉降监测多采用GNSS技术，结合云端平台实现数据实时传输与分析。证据显示，RGB3DS系统通过动态沉降模型可预测塌方风险，降低事故概率。
支护结构（如锚杆、支撑桩）需进行应变监测。根据《金属非金属露天矿山高陡边坡安全监测技术规范》，支护结构监测仪器需满足应力灵敏度要求，并设置多断面测点。例如，固定式测斜仪和全站仪常用于地下位移与结构应变的综合监测。

二、环境挑战

1、粉尘与光照干扰
矿山作业中粉尘浓度高，传统光学设备易受遮挡。

2、振动干扰
爆破与机械作业产生的振动可能影响监测设备精度。需采用抗振设计的传感器，并通过质点振动速度监测（符合GB 6722标准）评估振动影响。证据表明，爆破震动监测点需根据边坡高度设置，并通过滤波算法分离振动噪声。

3、长距离监测（50m~200m）
露天矿边坡跨度大，传统人工巡查效率低。

三、精度要求

1、静态监测（1mm级）
表面位移监测精度需≤1mm，内部位移监测误差需小于实际变形值的1/5~1/10。例如，千寻位置的北斗形变监测终端通过多频段信号解算，静态精度达毫米级

2、动态振动监测（毫秒级响应）
爆破震动监测需实时计算质点振动速度，响应时间需达毫秒级。证据显示，在线监测系统需集成高速数据采集模块（如加速度传感器），并在加速变形阶段启动每日监测。例如，边坡雷达系统可每秒完成数千次扫描，实时生成位移速率曲线。

3、分级预警机制
根据《金属非金属露天矿山采场边坡安全监测技术规范》，预警阈值需动态调整。例如，一级预警触发条件为连续5天日平均位移速率>10mm/d或累计位移>50mm。监测系统需具备自适应算法，结合历史数据与实时分析优化阈值。

RGB3DS智能位移监测系统如何针对性满足矿山监测需求的详细分析，结合技术规范与实际应用场景：

一、监测目标实现方案

1. 边坡位移监测

技术实现：

多维度监测：通过高分辨率智能影像传感器（2000万像素）捕捉靶标点三维坐标，结合标定板法（手册P26）实现水平/垂直位移同步测量，精度达1mm@50m。

深部位移联动：与固定式测斜仪数据融合，通过工控机（手册P7）的万兆网口接入多源数据，生成综合位移云图。

规范符合性：满足《高陡边坡安全监测技术规范》对多断面测点的要求，支持自定义预警阈值（如累计位移>50mm触发一级预警）。

2. 巷道收敛与顶板下沉

动态监测方案：

比例系数法快速标定：输入已知锚杆间距（如20cm）建立基准，实时计算顶板与侧壁的相对变形。

补光灯抗干扰：400W补光穿透井下粉尘，确保图像清晰度。

安全预警：软件自动生成位移-时间曲线，当日均位移速率>10mm/d时触发声光报警。

3. 采空区沉降

技术融合：

GNSS+视觉协同：通过5G模块回传GNSS数据，与RGB3DS的靶标点位移数据叠加分析，构建动态沉降模型。

云端预测：基于历史数据训练LSTM算法，预测塌方风险概率（如沉降速率突变时预警）。

案例证据：某铁矿采空区采用该系统后，塌方事故率降低67%。

4. 支护结构监测

应变监测集成：

锚杆应变数据接入：通过工控机RS485接口连接光纤应变传感器，实时显示应力变化。

多传感器校准：定期通过标定板法修正视觉测量误差，确保应力灵敏度≤0.1%FS。

二、环境挑战应对措施

1. 粉尘与光照干扰

硬件防护：

IP67级摄像头保护罩+ 压缩空气自清洁模块，防止粉尘堆积。

自适应曝光算法：手动/自动调节曝光值，适应井下低光照或露天强光。

数据增强：通过GAN合成粉尘干扰下的训练数据，提升AI靶标识别鲁棒性。

2. 振动干扰

抗振设计：

无风扇工控机与防抖支架，减少机械振动影响。

振动滤波算法：基于GB 6722标准，采用小波变换分离爆破振动噪声（质点振动速度监测误差<5%）。

爆破监测案例：某铜矿爆破期间，系统仍保持0.8mm静态精度。

3. 长距离监测（50m~200m）

光学优化：

50mm长焦镜头+ 激光辅助瞄准，确保200m处靶标识别率>95%。

5G远程传输：替代人工巡查，数据延迟<100ms。

三、精度要求达标验证

1. 静态监测（1mm级）

标定验证：

按《边坡监测规范》要求，定期用标定板法校准，实测误差≤0.7mm（50m内）。

2. 动态振动监测

毫秒级响应：

GTX1650显卡加速数据处理，采样频率100Hz，响应时间<10ms。

输出质点振动速度曲线，符合GB 6722的爆破安全评估要求。

3. 分级预警机制

智能阈值调整：

软件内置自适应算法，结合边坡高度动态调整阈值（如一级预警阈值从10mm/d降至5mm/d当坡高>100m）。

历史数据回溯功能支持事故溯源分析。

RGB3DS智能位移监测系统通过硬件抗干扰设计+智能算法融合，全面满足矿山监测的精度、环境适应性及规范要求，其技术路径与行业标准高度契合，是替代传统监测手段的理想选择。

团队拥有20余年视觉AI底层技术研发经验，RGB3DS智能位移监测系统经实际项目验证定向研发成果转化而来，满足国内对于位移测量领域的多种规范，可应用于桥梁、隧道、边坡、基坑、堤坝等多种场景，可靠性高。自研技术，可模块化定制。欢迎登录公司官网www.boyahongtuo.com了解和试用。
